Hydraulik Steuerventil Monoblock 45 l/min 250 bar 1 bis 3 Funktionen mit Schläuchen

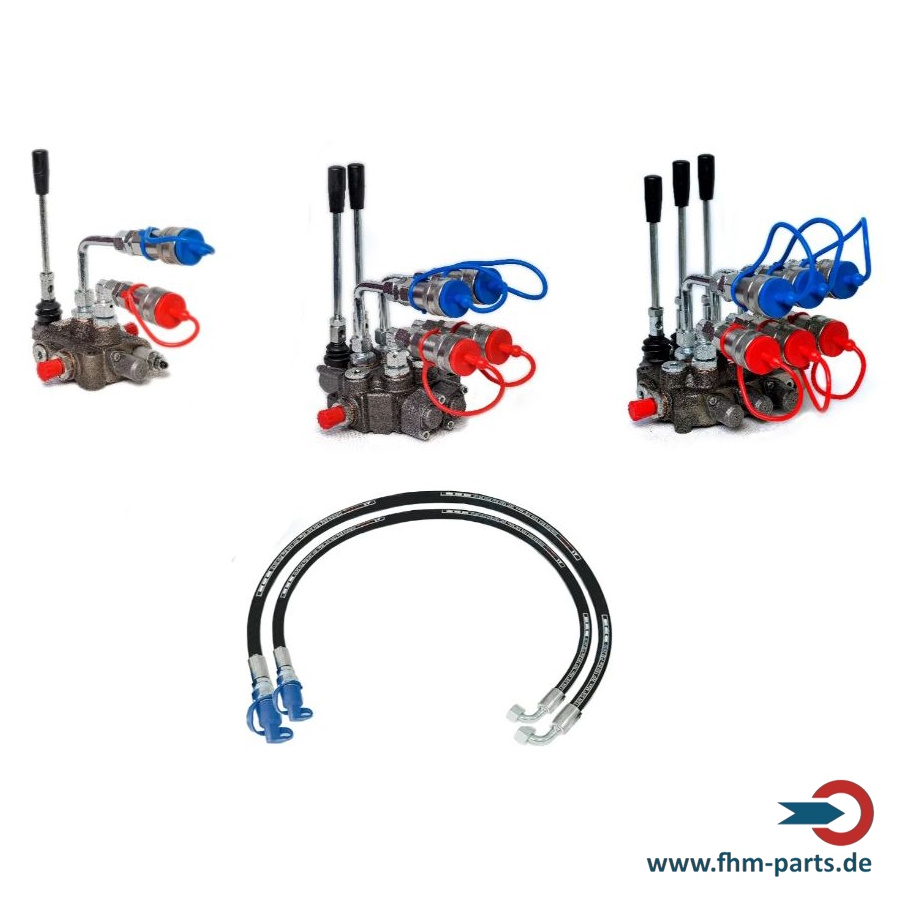

Dieses hydraulische Monoblock-Steuerventil ist in 1-fach, 2-fach oder 3-fach Ausführung erhältlich und steuert eine, zwei oder drei doppeltwirkende Hydraulikfunktionen.
Das Ventil wird manuell betätigt und arbeitet mit parallel geschalteten Sektionen, integriertem Rückschlagventil und Druckbegrenzungsventil.
Passende Variante wählen:

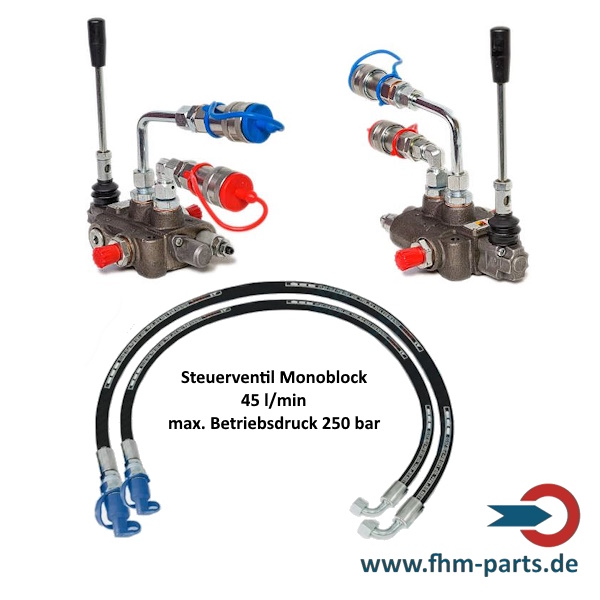

1 Sektion / 2 Arbeitsanschlüsse,

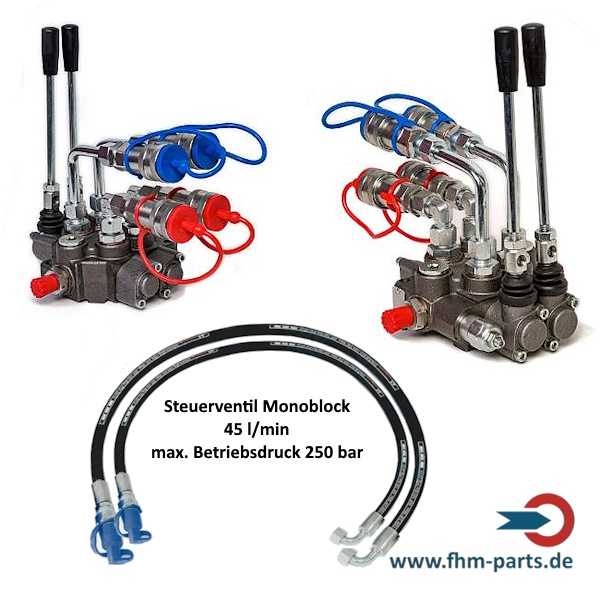

2 Sektionen / 4 Arbeitsanschlüsse,

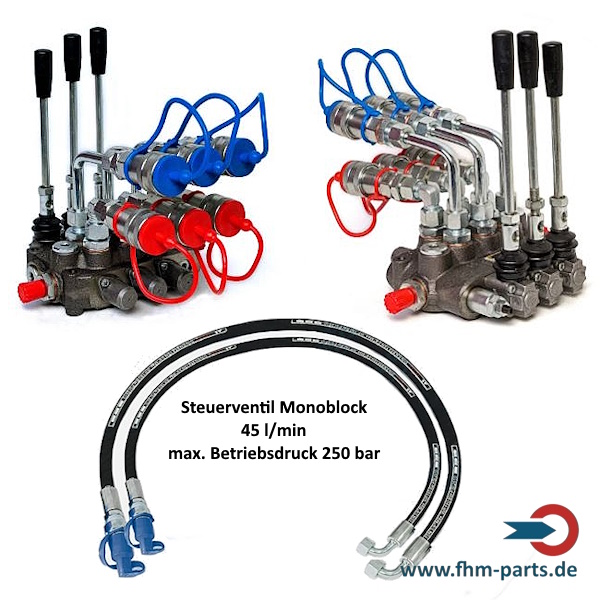

3 Sektionen / 6 Arbeitsanschlüsse.
Wichtige Merkmale:
Nenndurchfluss: 45 L/min.
Betätigung: Handhebel.

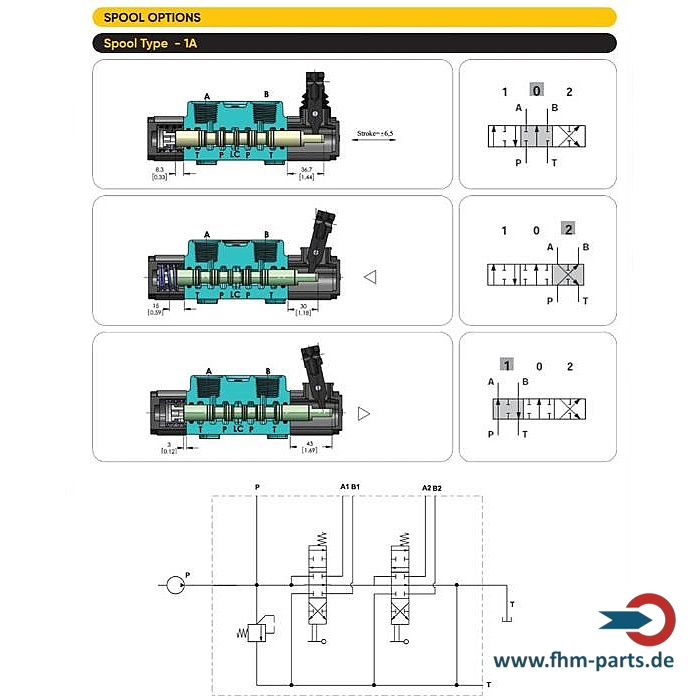

Hydraulikkreis: Parallel geschaltete Sektionen.
Anwendung: Doppeltwirkende Hydraulikzylinder.
Konstruktion: Monoblock-Gehäuse aus Gusseisen, EN-GJL-300.
Kolben: Gehärteter, hartverchromter Stahl.
Integriert: Rückschlagventil und Druckbegrenzungsventil.
Mitgelieferte Schläuche: 2 Hydraulikschläuche, jeweils 90 cm.

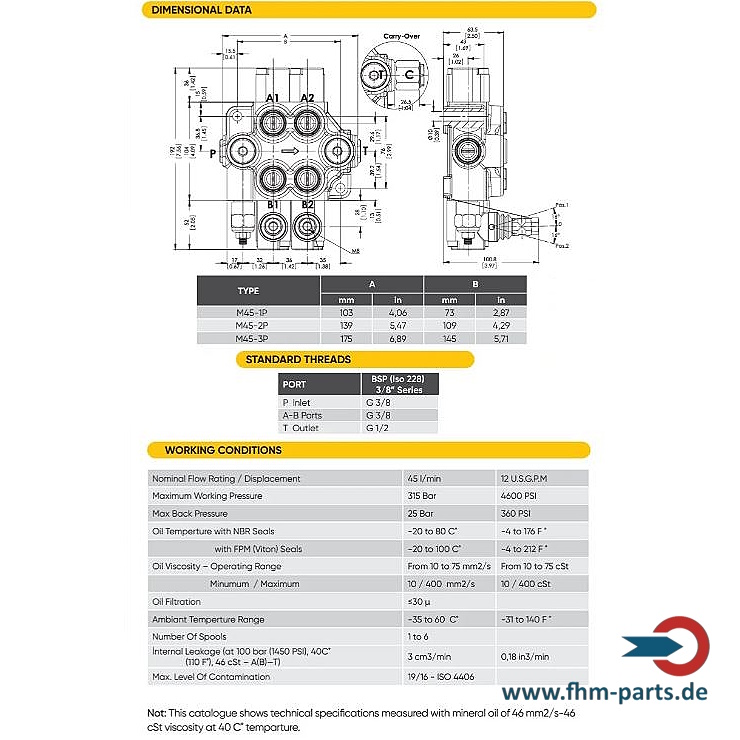

Hydraulikanschlüsse:
Pumpenzulauf P: ½" BSP Innengewinde
Tankrücklauf T: ½" BSP Innengewinde
Arbeitsanschlüsse A/B: ?" BSP Innengewinde
Reihenschaltung N: ½" BSP Innengewinde
Der Anschluss N kann zur Reihenschaltung mit einem vorhandenen Hydrauliksystem verwendet werden.
Dafür ist eine passende Druckhülse erforderlich.
Druck- und Durchflussdaten:
Nenndurchfluss: 45 l/min
Empfohlener Systemdurchfluss: 0–45 l/min
Maximaler Zulaufdruck P: 250 bar
Maximaler Rücklaufdruck T: 50 bar
Maximaldruck an den Arbeitsanschlüssen A/B: 300 bar
Druckbegrenzungsventil: werkseitig auf 175 bar eingestellt
Hydrauliköl:
Hydrauliköl auf Mineralölbasis
Zulässige Viskosität: 12–800 mm²/s
Empfohlene Viskosität : 20–100 mm²/s
Umgebungstemperatur: -40°C bis +60°C
Empfohlene Öltemperatur: -15°C bis +80°C
Temperaturbereich NBR-Dichtungen: -20°C bis +80°C
Montage:
2 diagonale Bohrungen ø9 mm für M8-Schrauben
Hydraulikschlauchlänge: 90 cm im Lieferumfang enthalten
