Artikel-Nr.: 1005932-01 bis 1005932-58

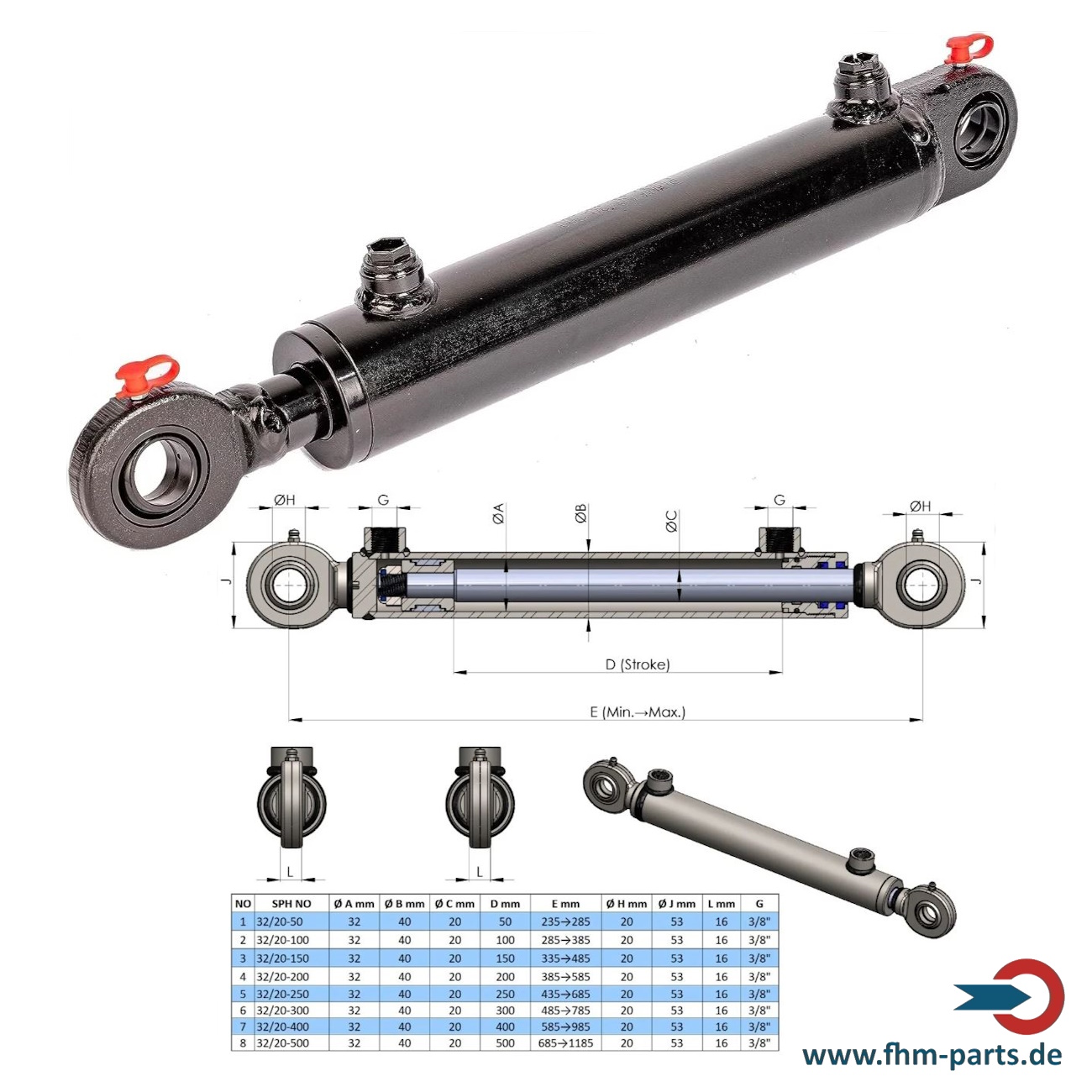

Hydraulikzylinder doppeltwirkend mit Gelenkaugen
Dieser doppeltwirkende Hydraulikzylinder mit Gelenkaugen ist
ein kompakter und flexibel montierbarer Zylinder für hydraulische Druck- und
Zugbewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern, Werkstätten
und industriellen Hydrauliksystemen.
Durch die Gelenkaugen mit sphärischen Lagern kann der Zylinder leichte
Winkelbewegungen und kleine Fluchtungsfehler besser ausgleichen als ein starr
montierter Zylinder.Technische Daten:
Produkttyp: Doppeltwirkender Hydraulikzylinder mit Gelenkaugen
Ausführung: mit Gelenkaugen / sphärischen Lagern
Anschlüsse: 3/8"
Betriebsdruck: bis 180 bar
Maximaldruck: bis 250 bar
Hydrauliköl: Mineralöl HLP ISO VG 32–46
Ölreinheit: ISO 4406 22/20/17 oder NAS 9
Max. Radialbelastung: 10% der Axialkraft
Kolbenstange: hartverchromt
Oberfläche: Schwarz lackiert
Kolben- ø / Stangen ø / Druckkraft / Zugkraft bei 180 bar:
32/20 / 1,45t / 0,85 t
40/25 / 2,3 t / 1,4 t
50/30 / 3,6 t / 2,3 t
60/40 / 5,1 t / 2,8 t
70/40 / 7,0 t / 4,7 tTypische Anwendungsbereiche:
Traktoren und Landmaschinen
Für Anbaugeräte, Verstelleinrichtungen und Hydraulikfunktionen mit beweglichen
Befestigungspunkten.
Baumaschinen und Anhänger
Für kompakte Hydraulikbewegungen, bei denen leichte Winkelbewegungen entstehen
können.
Werkstatt und Reparatur
Geeignet als Ersatzzylinder oder Reparaturlösung für vorhandene
Hydrauliksysteme.
Industrie und Sonderbau
Für kompakte Anlagen, Sonderkonstruktionen und individuelle Hydrauliklösungen.Worauf sollten Sie vor dem Kauf achten?
Prüfen Sie immer, ob Hublänge, Einbaulänge, Befestigungsmaß, Bolzendurchmesser,
3/8" Anschluss, Betriebsdruck und Maximaldruck zu Ihrer Anwendung passen.
Beachten Sie auch die maximale Radialbelastung: Sie beträgt 10% der Axialkraft.
Ausrichtung prüfen
Gelenkaugen gleichen kleine Winkelabweichungen aus, die Konstruktion sollte
jedoch technisch sauber ausgerichtet bleiben.
Kraft und Belastung prüfen
Vergleichen Sie Druckkraft, Zugkraft und Radialbelastung mit den Anforderungen
Ihrer Maschine.
Sauberes Öl verwenden
Für eine lange Lebensdauer ist sauberes Hydrauliköl nach der richtigen
Spezifikation wichtig.
Bei Schweißarbeiten schützen
Schützen Sie den Zylinder immer vor Schweißspritzern, Schleifstaub und Schmutz
während der Montage.
Wichtige Anwendungshinweise
Die angegebenen Druck- und Zugkräfte sind Richtwerte bei 180 bar. Werte können
je nach Öl, Temperatur und Hydrauliksystem variieren. Kleine Lackkratzer durch
Lagerung oder Transport können vorkommen und stellen keinen technischen Mangel
dar.
