Art.-Nr.: 1005136-64 bis 1005136-68

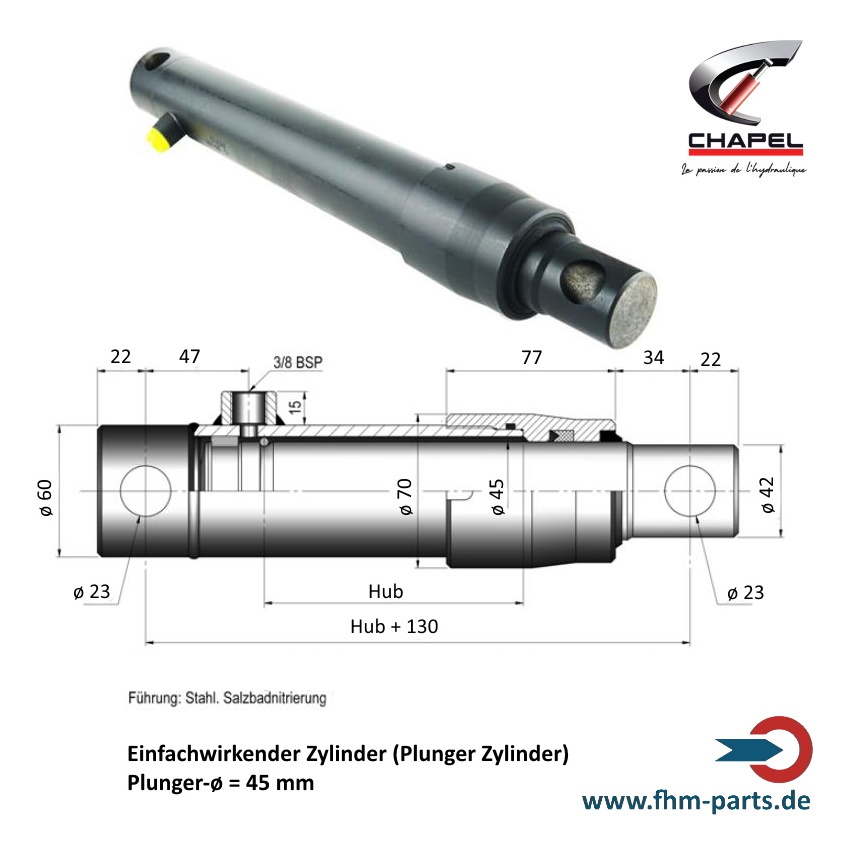

Hydraulikzylinder einfachwirkend Plunger-Zylinder Kolben-ø 45 mm Chapel
Hochwertiger Hydraulikzylinder einfachwirkend (Plungerzylinder), made in Europe.
Die Zylinder sind für den Einsatz an Nutzfahrzeugen im Straßen- und Baustellenverkehr bestens geeignet.
Größe und Hub wählbar.
Max. Betriebsdruck: 220 bar
(Bitte die zulässigen Knicklasten beachten)
Druckkraft bei 220 bar: 34,98 KN (3,57 t)
Prüfdruck: 330 bar
Max. Hubgeschwindigkeit: 0,5 m/s
Temperaturbereich: – 30 °C bis + 90 °C
Mineralisches Hydrauliköl
Werkstoffe:
Stange CK45 verchromt f7 Ra<0,2
Chromschicht mind. 20 μ
Korrosionsbeständigkeit: 209 Stunden NSS
ISO 9227 Klasse 9 (ISO 4540) Vickershärte 900 HV
Kaltgezogenes H9 Rohr, Ra < 0,8 μ / Rolliertes H9 Rohr, Ra < 0,3 μ
Führung: Stahl 38 MF5 m. Salzbadnitrierung
Kolben: Stahl C35R
Dichtungen:
Stange: Polyurethan – Kompaktlippendichtung + Abstreifer
Kolben: Polyurethan – Kompaktlippendichtung + Nitril-Dichtring (400 bar)
Kennzeichnung auf dem Rohr:
Artikelnummer + CH + Herstellwoche und –jahr.
Kontrolle mittels Proben
Konservierung:
schwarze Grundierfarbe RAL 9005 außen
Empfehlungen:
Schutz des Hydraulikkreislaufs durch Druckbegrenzungsventil und Filter
Sauberkeit des Mediums (Fremdkörper) kontrollieren
Nicht vergessen, Zylinder und Hydraulikkreislauf zu entlüften
Der Zylinder darf auf keinen Fall als mechanischer
Anschlag dienen.
Schweißarbeiten:
Keine Schweißarbeiten am Rohr vornehmen.
Zylinder demontieren, um Schweißarbeiten an der Kolbenstange oder am Boden
vorzunehmen.
Lagerung:
Zylinder mit ausgezogener Stange unbedingt einfetten.
Beim Reinigen mit Hochdruckreiniger die Stange schützen.
Demontage :
Wir verwenden Schraubenkleber und einen speziellen Kunststoffring zur Sicherung
des Kolbens auf der Kolbenstange.
Verwenden Sie zur erneuten Montage wieder Schraubenkleber und einen neuen
Sicherungsring.
Jeder Zylinder wird vor Auslieferung einer strengen Qualitätsprüfung unterzogen.
