Artikel-Nr: 1005734-01 bis 17

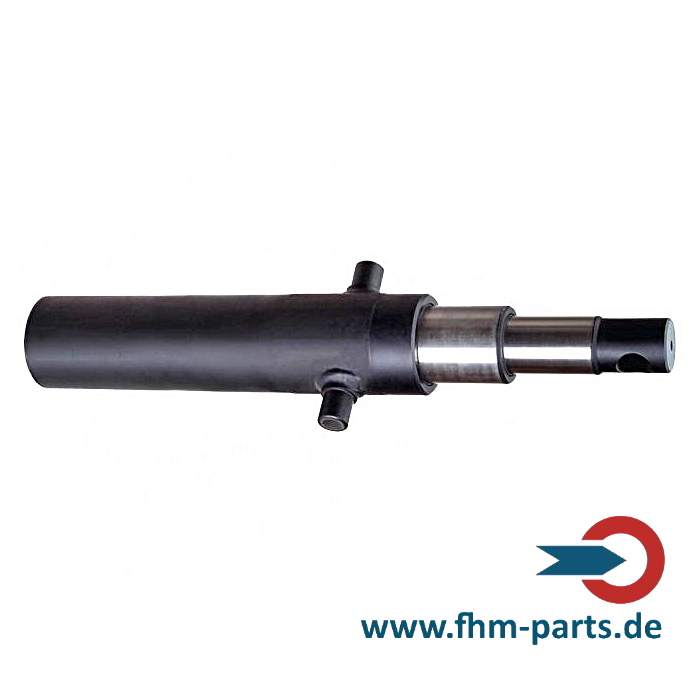

CHAPEL Teleskopzylinder
Teleskopzylinder sind in der Landwirtschaft oder Industrie weit verbreitet. Trotz der geringen Einbaulänge bieten Teleskopzylinder einen sehr großen Hub.
Die Teleskop-Hydraulikzylinder von CHAPEL sind dank der geringen Einbaulänge ideal geeignet für den Einsatz an Orten mit wenig Platz. Eingesetzt werden Teleskopzylinder an Kippern, Kippanhängern und z.B. Grubenhebern.

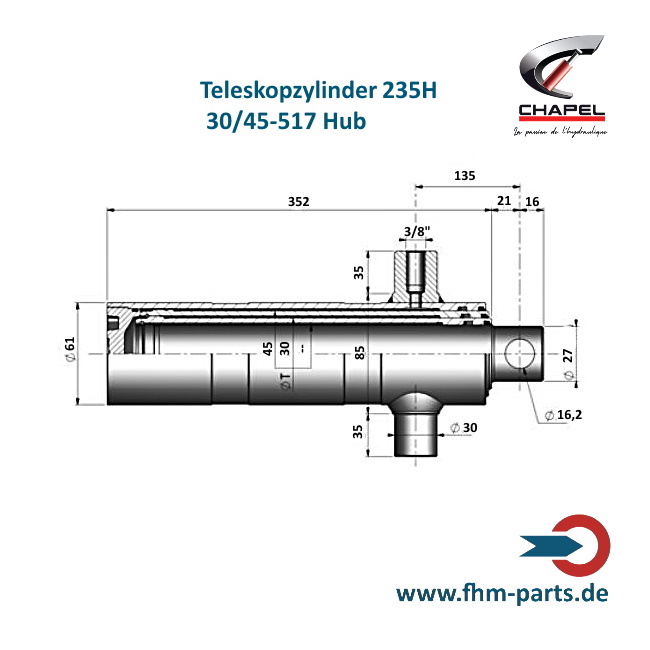

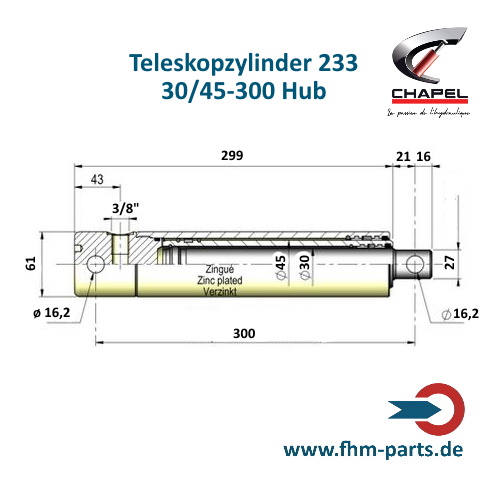

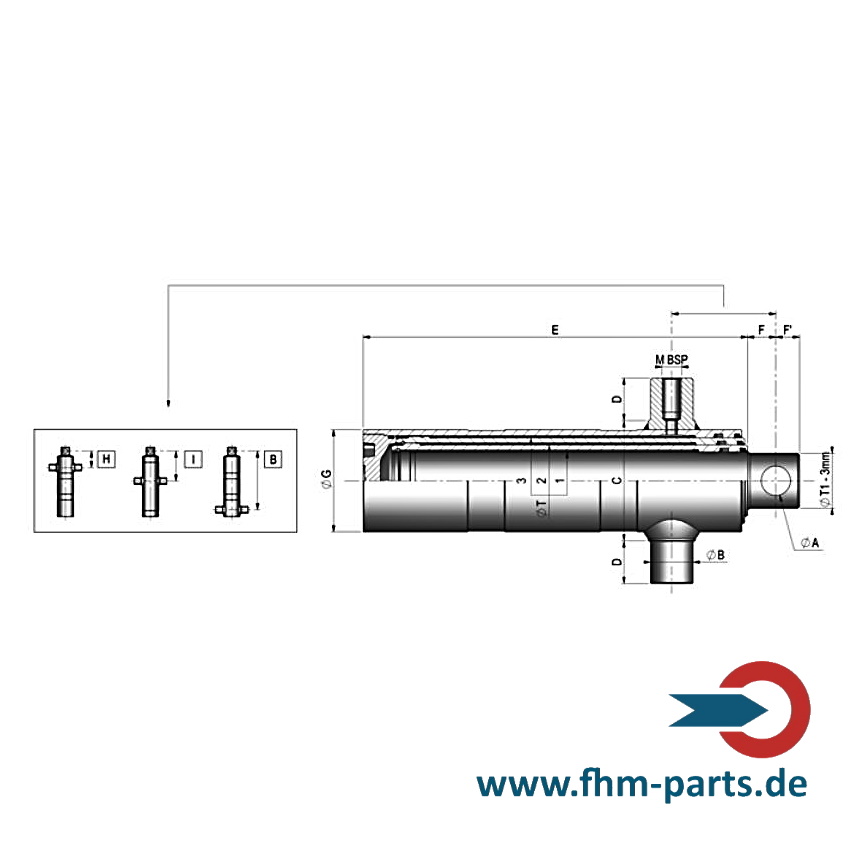

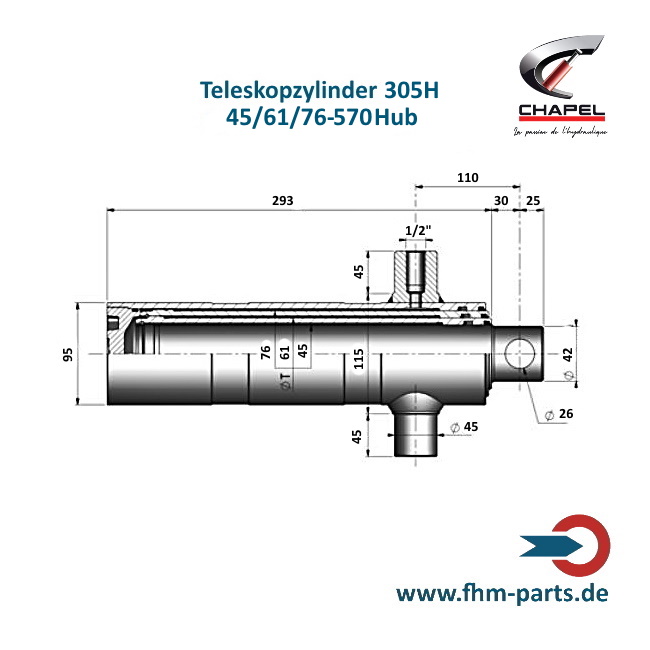

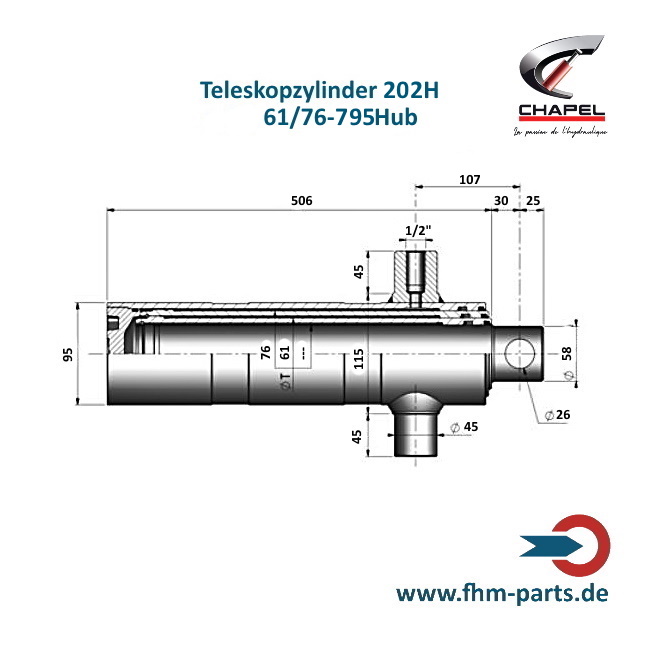

Aufbau eines Teleskopzylinders
Der Teleskopzylinder besteht aus einem Zylinderrohr mit zwei seitlichen Bolzen zur Aufnahme des Zylinders. Im Inneren befindet sich die Kolbenstange aus nahtlosem Stahlrohr. Die Kolbenstange eines Teleskopzylinders ist in mehrere Segmente aufgeteilt. Die Segmente passen genau ineinander und fahren bei Betrieb teleskopartig aus. Der Hydraulikanschluss ist im Aufnahmebolzen angebracht.
Der einfachwirkende Teleskopzylinder fährt auf Druck aus und anders als der doppelwirkende Teleskopzylinder durch die gehobene Last wieder ein.
So wird der einfachwirkende Teleskopzylinder z. Bsp. an einem Kipper durch das Gewicht der Ladefläche zurückgestellt.

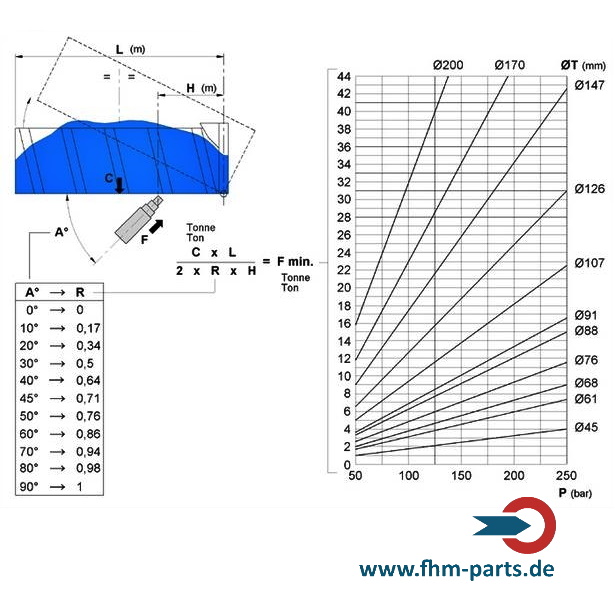

Technische Daten
Max. Betriebsdruck: 200 bar
Prüfdruck: 300 bar
max. Hubgeschwindigkeit: 0,2 m/s
Temperaturbereich: -30 bis +90° C
mineralisches Hydrauliköl
Werkstoffe: nahtloses, bearbeitetes, geschliffenes, salzbadnitriertes und poliertes Rohr NFA 49311/312 Ra < 0,4y
Kaltgezogenes Rohr
bearbeiteter, geschliffener, salzbadnitrierter und polierter Rundstahl C35R Ra < 0,4y
Salzbadnitrierung aller Teile außer Boden
Dichtungen
Stange: Kompaktlippendichtung und Abstreifer Polyurethan
Boden: O-Ring 80° Shore + Stützring oder JOP
Preise inkl. Mwst. zzgl. Verpackung und Versand
